Vòng bi chống quay ngược (Blackstop cam clutch)

Complete FreewheelsBM … R

Thông tin sản phẩm

GIỚI THIỆU

Đặc trưng

Toàn bộ Freewheels BM & hellip; R là con lăn kín

freewheels với ổ bi. Chúng được cung cấp

đầy dầu và sẵn sàng để lắp đặt.

Các viên ngọc tự do BM & hellip; R được sử dụng như:

➧ Điểm dừng

➧ Ly hợp quá mức

➧ Lập chỉ mục tự do

Mô-men xoắn danh định lên đến 57 500 Nm.

Lỗ khoan lên đến 150 mm.

Ví dụ ứng dụng

Hoàn thiện Freewheel BM 40 R như một ly hợp chạy quá tốc trên đầu trục của ổ đĩa chính của máy xử lý giấy. Ròng rọc được kết nối với một ổ phụ. Trong hoạt động bình thường (hoạt động quay vòng tự do), vòng trong vượt quá và vòng ngoài dừng lại với ròng rọc gắn liền. Trong quá trình thiết lập (vận hành dẫn động), máy được truyền động bằng bộ truyền động phụ thông qua ròng rọc ở tốc độ thấp.

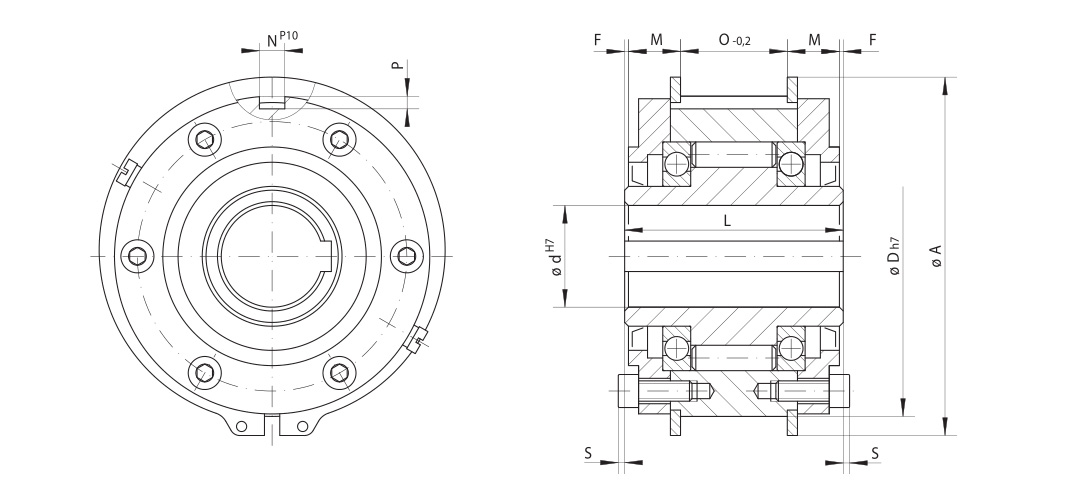

Freewheel Size		Type	Nominal t orque M_N Nm	M Inner ring freewheels/ overruns min^-1	ax. speed Outer ring freewheels/ overruns min^-1	Bore d Standard mm	max. mm	A mm	D mm	F mm	L mm	M mm	N mm	O mm	P mm	S mm	Weight kg
BM	12	R	150	1 750	3 500	15	15	84	70	0,75	68	15,75	5	35	3,0	3,0	1,5
BM	15	R	230	1 650	3 300	20	20	94	80	0,75	70	15,75	5	37	3,0	3,0	2,0
BM	18	R	340	1 550	3 100	25	25	111	95	0,75	70	16,25	8	36	4,0	3,0	2,9
BM	20	R	420	1 450	2 900	30	30	121	105	0,75	77	20,25	8	35	4,0	2,5	3,8
BM	25	R	800	1 250	2 500	40	40	144	125	0,75	93	22,25	10	47	5,0	2,5	6,6
BM	28	R	1 200	1 100	2 200	45	45	155	135	0,75	95	23,25	12	47	5,0	4,0	7,8
BM	30	R	1 600	1 000	2 000	50	50	171	150	0,75	102	24,25	12	52	5,0	4,0	10,3
BM	35	R	1 800	900	1 800	55	55	182	160	0,75	110	24,25	14	60	5,5	4,0	12,5
BM	40	R	3 500	800	1 600	60	60	202	180	0,75	116	25,25	16	64	6,0	6,5	17,4
BM	45	R	7 100	750	1 500	70	70	218	195	1,25	130	24,75	20	78	7,5	8,5	22,4
BM	50	R	7 500	700	1 400	75	75	227	205	1,25	132	26,75	20	76	7,5	8,5	24,2
BM	52	R	9 300	650	1 300	80	80	237	215	1,75	150	33,75	25	79	9,0	8,5	31,1
BM	55	R	12 500	550	1 100	90	90	267	245	1,75	170	35,25	25	96	9,0	6,5	45,6
BM	60	R	14 500	500	1 000		105	314	290	1,75	206	40,25	28	122	10,0	6,5	78,2
BM	70	R	22 500	425	850		120	350	320	1,25	215	44,75	28	123	10,0	9,0	93,4
BM	80	R	25 000	375	750		130	380	350	1,75	224	46,25	32	128	11,0	8,5	116,8
BM	90	R	33 500	350	700		140	400	370	2,75	236	49,25	32	132	11,0	7,5	136,7
BM	95	R	35 000	300	600		150	420	390	2,75	249	53,25	36	137	12,0	6,5	159,3
BM 100		R	57 500	250	500		150	450	410	3,75	276	56,25	36	156	12,0	11,5	198,4

Mômen truyền lớn nhất bằng 2 lần mômen danh nghĩa quy định. Xem trang 14 để xác định mômen lựa chọn.

Keyway theo DIN 6885, trang 1 & bull; Dung sai chiều rộng rãnh then & bull; JS10

Mounting
The customer attachment part is connected via
a keyway connection with the outer ring. The
customer must provide the key required for as-
sembling the attachment part.
The tolerance of the shaft must be ISO h6 or j6
and the tolerance of the pilot diameter D of the
attachment part must be ISO H7 or J7.

Example for ordering
Freewheel size BM 20, standard type and 30 mm
bore:
• BM 20 R, d = 30 mm
